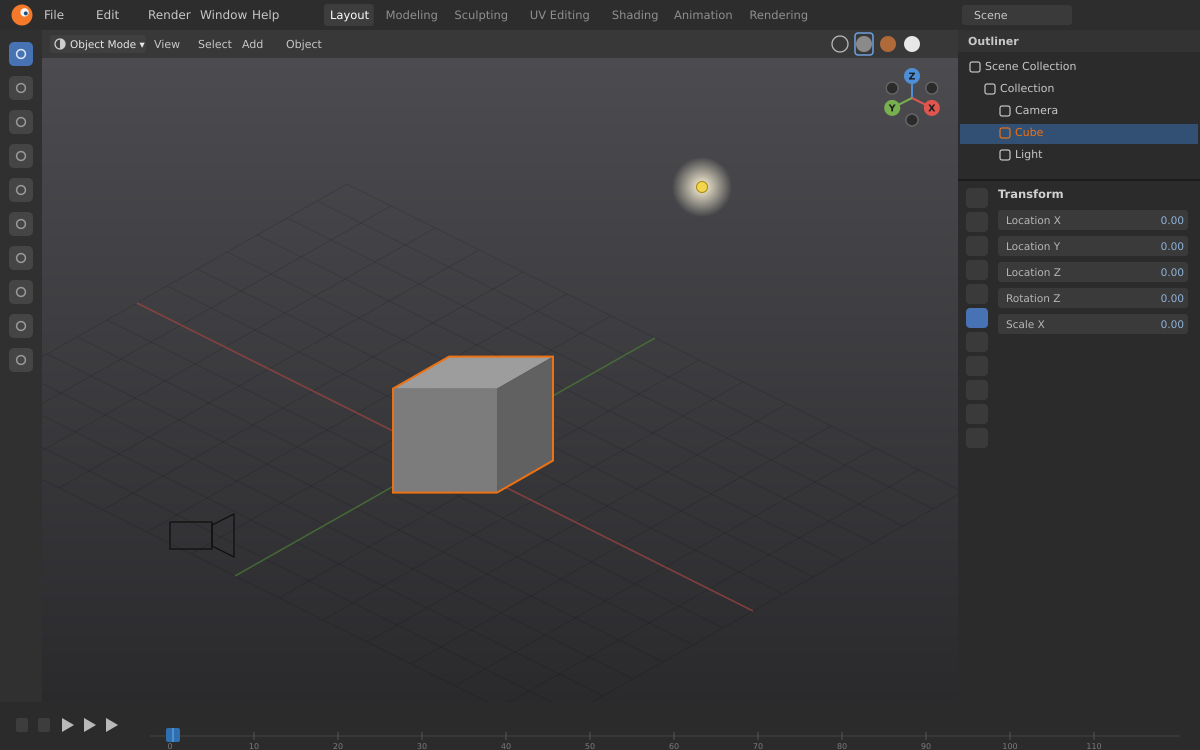

Урок 1. С чего начать: как устроено 3D
Это первый урок курса «Обучение с нуля». Мы пройдём путь от «никогда не открывал 3D-редактор» до уверенной работы — по шагам, каждый урок с практикой. Сегодня, не торопясь, разберёмся, что вообще такое 3D, из чего состоит модель и куда двигаться дальше. Это фундамент, на который ляжет весь курс, поэтому не пропускайте его, даже если руки чешутся сразу что-то слепить.
- Понимать, что такое 3D-модель и из чего она состоит
- Различать полигональный и параметрический подход
- Ориентироваться в системе координат X, Y, Z
- Выбрать своё направление и первую программу — осознанно, а не наугад
3D-модель — это форма в пространстве, заданная либо сеткой из точек (для арта и печати), либо размерами и связями (CAD, для инженерии). Определитесь с направлением, возьмите одну программу — и переходите к Уроку 2.
01Что такое 3D-модель
Любая 3D-модель — это описание поверхности объекта в пространстве. Компьютер не знает, что перед ним «кружка» или «шестерёнка»: он хранит набор чисел, задающих форму. Способов задать форму два, и именно с них начинается всё 3D.
Первый и самый распространённый — полигональная сетка (mesh). Она состоит из трёх видов элементов:
- Вершины (vertices) — точки в пространстве, заданные координатами X, Y, Z.
- Рёбра (edges) — линии, соединяющие вершины.
- Грани (faces) — плоскости, натянутые на рёбра; из них и складывается видимая поверхность.
Чем больше граней, тем плавнее форма — но тем тяжелее модель. У куба всего 8 вершин и 6 граней, у детализированного персонажа — миллионы. Мастерство моделлера во многом в том, чтобы получить нужную форму минимумом граней.
Второй подход — параметрический (CAD): вы задаёте не точки, а размеры и правила («паз шириной 10 мм в 5 мм от края»), и деталь строится по ним. Поменяли число — форма перестроилась сама.
ЗапомнитеСетка — язык арта и 3D-печати. Размеры и связи — язык инженерии. Почти все путаются в начале именно здесь, так что вернитесь к этому месту, если дальше что-то не сойдётся.
02Система координат: X, Y, Z
Прежде чем что-то двигать, нужно понимать пространство, в котором вы работаете. Любая точка модели задана тремя числами — координатами по трём осям:
- X — влево-вправо;
- Y — вперёд-назад (глубина);
- Z — вверх-вниз (высота).
Точка пересечения осей — начало координат (0, 0, 0), к нему привязано большинство операций. В моделировании вы постоянно будете думать категориями «сдвинуть на 2 по Z» или «повернуть вокруг Y». Эти три буквы станут родными уже к третьему уроку — сейчас достаточно просто запомнить, какая ось за что отвечает.
03Три направления — выберите своё
3D — большое поле, и распыляться на всё сразу вредно. Есть три основных направления, у каждого свои задачи и инструменты:
- Арт и анимация — персонажи, окружение, визуализация для игр, кино и рекламы. Здесь важны форма, текстуры и свет, а точность размеров вторична.
- Инженерия и предметка — детали, механизмы, корпуса с точными размерами, допусками и чертежами. Это царство CAD (КОМПАС, Fusion, SolidWorks).
- 3D-печать — на стыке: печатать можно и художественную, и инженерную модель, но с дополнительными правилами (замкнутая поверхность, достаточная толщина стенок).
Не страшно, если пока не уверены: направления пересекаются, а базовые навыки переносятся между ними. Подробный разбор видов 3D — в базовой статье 3D-моделирование с нуля.
04Какую программу взять
Главный принцип новичка: одна программа, а не пять «на пробу». Для курса мы берём Blender — он бесплатный, универсальный, работает даже на слабых машинах и позволяет быстро понять, нравится ли вам 3D в принципе. На нём мы пройдём арт-трек курса.
Если ваша цель — инженерные детали и печать по размерам, параллельно смотрите на КОМПАС-3D: по нему у нас отдельный трек уроков. Общий обзор самого Blender — в статье Blender для начинающих.
ПрактикаПока без установки программы: выпишите на бумаге одним предложением, ЧТО вы хотите делать в 3D через полгода — фигурки для печати, модели для игры или инженерные детали. Этот ответ определит, на какой трек курса делать упор: Blender (арт/печать) или КОМПАС (инженерия).
Зачем это для 3D-печатиРаз наш блог — про 3D-печать, сразу отметим главное: если ваша цель печатать, модель должна быть «замкнутой» (без дыр, инженеры говорят — manifold, «водонепроницаемой») и иметь реальную толщину стенок. На арт-модель для картинки эти правила не распространяются. Пока просто запомните: печать = дополнительные требования к сетке, и мы отработаем их к концу курса.
- Прыгают между программами первые недели — в итоге не осваивают ни одной.
- Смотрят десятки часов видео, но не повторяют руками. 3D берётся практикой, а не просмотром.
- Выбирают софт по «крутости», а не по своей задаче (арт / инженерия / печать).
- Ждут, что нужен дорогой компьютер, — для учёбы хватает обычного ноутбука.
- Путают полигональную сетку (арт/печать) и параметрический CAD (инженерия) — это разные миры.
- 3D-модель
- Описание поверхности объекта в пространстве набором чисел.
- Полигональная сетка (mesh)
- Форма из вершин, рёбер и граней.
- Вершина / ребро / грань
- Точка; линия между точками; плоскость между рёбрами.
- Параметрический (CAD)
- Модель, заданная размерами и правилами, а не точками.
- Оси X, Y, Z
- Три направления пространства: ширина, глубина, высота.
- Manifold
- «Замкнутая», пригодная к печати поверхность без дыр.
Главная ошибка новичкаНе прыгайте между программами первые недели. Один инструмент, короткие ежедневные подходы — так осваивается 3D. Тот, кто «попробовал десять программ», обычно не умеет ни одной.
Что запомнить
- 3D-модель задаётся сеткой из вершин/рёбер/граней (арт/печать) или размерами (CAD).
- Меньше граней при нужной форме — признак хорошей модели.
- Оси X, Y, Z и начало координат (0,0,0) — основа всех перемещений.
- Сначала направление, потом программа.
- Для курса берём Blender — бесплатный и универсальный, и не распыляемся.
FAQЧастые вопросы
Нужен ли мощный ПК?
Для учёбы хватит любого ноутбука последних лет с 8–16 ГБ ОЗУ.
Обязательно уметь рисовать?
Для инженерии и печати — нет. Для персонажного арта помогает, но осваивается параллельно.
